Seat Ateca - Manual de Instruções > Auxílio de estacionamento (Park Pilot)
Descrição
Em função do equipamento do veículo, poderá usufruir de diferentes sistemas de assistência ao estacionamento e manobra.
O auxílio de estacionamento posterior é um auxiliar sonoro que avisa sobre os obstáculos que se encontrem atrás do veículo.
O para-choques traseiro tem sensores integrados.
Quando estes detetam um obstáculo, indicam-no através de sinais sonoros e visualmente no sistema Easy Connect.
No caso de que se tenha instalado o sistema Area View, a ajuda ao estacionamento traseiro avisará acusticamente dos objetos que se encontrem nas proximidades da parte posterior do veículo e no ecrã do Easy Connect aparecerá a imagem do Area View, o qual já dá uma imagem real dos objetos situados ao redor do veículo.
Tenha especial cuidado para que os sensores não fiquem cobertos por autocolantes, resíduos, sujidade e semelhantes, porque pode afetar o funcionamento do sistema. Indicações de limpeza.
O alcance de medição aproximado dos sensores traseiros é de:
À medida que se aproxima do obstáculo, o intervalo entre os sinais sonoros diminui.
Quando estiver a 0,30 m, o sinal será constante: não continue a avançar (ou a retroceder).
Se se mantiver a separação ao obstáculo, o volume de aviso vai reduzindo ao fim de 4 segundos (não afeta o tom do sinal constante).
Ativar/Desativar
Ao engrenar a marcha-atrás, o auxílio de estacionamento liga-se automaticamente. A ação é confirmada por um sinal breve.
Ao desengatar a marcha-atrás, o sistema de auxílio de estacionamento desliga-se.
ATENÇÃO
- Preste sempre atenção, olhando diretamente
para o trânsito e as imediações do veículo.
Os sistemas de assistência não podem substituir a atenção do condutor. Ao introduzir ou retirar o veículo de um parque de estacionamento, ou durante manobras semelhantes, a responsabilidade é sempre do condutor.
- Adapte sempre a velocidade e o estilo de condução às condições de visibilidade, climatéricas, do piso e do trânsito.
- Os sensores de ultrassons têm zonas mortas em que não conseguem detetar pessoas nem obstáculos. Preste especial atenção a crianças e animais.
- Mantenha sempre o controlo visual sobre o espaço envolvente do veículo: sirva-se também dos retrovisores.
CUIDADO
As funções do Auxílio de estacionamento podem ser afetadas negativamente por diversos fatores que podem fazer com que ocorram danos no veículo ou nas suas proximidades:
- Em determinadas circunstâncias, o sistema
não deteta nem mostra certos objetos:
- Objetos tais como correntes, lanças de reboque, barras, valas, postes e árvores finas.
- Objetos que se encontrem acima dos sensores, como uma saliência numa parede.
- Objetos com determinadas superfícies ou estruturas, como vedações de tela metálica ou neve em pó.
- Determinadas superfícies de objetos e peças de vestuário não conseguem refletir os sinais dos sensores de ultrassom. O sistema não consegue detetar corretamente esses objetos nem as pessoas que usem tais peças.
- Os sinais dos sensores de ultrassons podem
ser afetados por fontes de som externas.
Sob determinadas circunstâncias, isto poderia impedir a deteção da presença de pessoas ou objetos.
- Quando já foi emitido um aviso de proximidade
de um obstáculo baixo, se continuar a
aproximar-se, o referido obstáculo pode sair
do alcance de medição do sistema, pelo que
este não o avisará mais da presença do obstáculo.
Sob certas circunstâncias, também não são detetados objetos como lancis de passeio altos, que poderiam danificar a parte inferior do veículo.
- Se se ignorar a primeira advertência do Park Pilot, o veículo pode sofrer danos consideráveis.
- Os golpes ou danos na grelha do radiador, para-choques, cavas das rodas e parte inferior da carroçaria podem modificar a orientação dos sensores. Isso pode afetar o funcionamento do auxílio de estacionamento. Nesse caso, faça revisão ao funcionamento numa oficina especializada.
Aviso
- Em situações concretas, o sistema pode
avisar ainda que não encontre nenhum obstáculo
na área detetada; por exemplo,
- para pisos de asfalto rugoso, calcetado ou com ervas muito crescidas,
- com fontes externas de ultrassons, como veículos de limpeza ou outros veículos que tenham equipados sistemas por ultrassons.
- com aguaceiros, nevões intensos, granizo ou gases de escape densos,
- se a matrícula não fica perfeitamente colada à superfície do para-choques,
- em situações onde existem mudanças de inclinação.
- Para garantir o bom funcionamento do sistema, mantenha os sensores de ultrassons limpos, sem neve nem gelo, e não os tape com autocolantes ou outros objetos.
- Se utilizar equipamentos de alta pressão ou a vapor para limpar os sensores de ultrassons, aplique-os sobre estes de forma direta apenas por uns instantes e mantendo sempre uma distância superior a 10 cm.
- Determinados acessórios montados posteriormente no veículo, como por exemplo um portabicicletas, podem prejudicar o funcionamento do Auxílio de estacionamento.
- Para se familiarizar com o sistema, recomendamos
que pratique o estacionamento
numa zona ou estacionamento sem trânsito.
As condições meteorológicas e de luminosidade devem ser boas.
- Pode modificar o tom e o volume dos sinais, bem como as indicações.
- Em veículos sem sistema de infotaiment, pode modificar estes parâmetros num Serviço Oficial SEAT ou numa oficina especializada.
- Tenha em conta as indicações para a condução com reboque.
- A visualização no ecrã do Easy Connect apresenta um ligeiro atraso.
Manuseamento do Auxílio de estacionamento
Desativação manual da visualização do Auxílio de estacionamento (os sinais sonoros permanecem ativos)
- Pressione um botão do menu principal do sistema de infotainment montado de fábrica.
- OU: pressione o botão de função ATRÁS.
Ligação do Auxílio de estacionamento
- Engate a marcha-atrás (para mudança manual) ou situe a alavanca seletora na posição R (para mudança automática).
Ligação do Auxílio de estacionamento
- Situe a alavanca seletora em P, N ou D (para mudança automática) ou tire a marcha-atrás (para mudança manual). No caso de pôr a alavanca em N ou D, o sistema permanecerá ativo durante 8 segundos aproximadamente antes de se desligar, exceto com Area View, onde se desligará imediatamente ao desengatar a marcha-atrás.
Supressão temporária do som de Auxílio de estacionamento
- Tocar na área de função
. No caso de se
ter instalado o sistema Area View, não se poderá
usar a exclusão temporária do som da
Ajuda de estacionamento.
Mudança da visualização reduzida ao modo de ecrã completo em caso de levar o assistente de marcha-atrás (Rear View Camera "RVC")
- Pressione o ícone do automóvel da visualização reduzida.
Se for o caso, mudança para a imagem do assistente de marcha-atrás (Rear View Camera "RVC")
- Engrene a marcha-atrás ou coloque a alavanca seletora na posição R.
- OU: pressione o botão de função RVC.
Segmentos da indicação visual

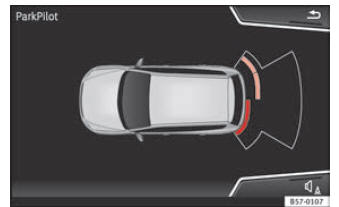

Fig. 211 Visualização de auxílio de estacionamento
no ecrã do sistema Easy Connect.
Com ajuda dos segmentos na parte traseira do veículo pode-se estimar a distância aos obstáculos.
A indicação ótica dos segmentos funciona do seguinte modo:
Segmentos brancos: mostram-se em caso do obstáculo não se encontrar dentro do sentido da marcha do veículo, bem como quando temos ativado o travão de estacionamento elétrico.
Segmentos amarelos: visualizam-se deste modo os obstáculos que se situam dentro da trajetória do veículo e que se encontram a mais de 30 cm de distância do veículo.
Segmentos vermelhos: visualizam-se deste cor os segmentos que se encontram a uma distância inferior a 30 cm.
Sempre que o obstáculo se encontre no sentido da circulação do veículo, ouvir-se-á o sinal sonoro correspondente.
À medida que o veículo se aproxima de um obstáculo, os segmentos aparecem mais próximos do veículo. No máximo, quando se visualiza o penúltimo segmento, terá atingido a zona de colisão. Na zona de colisão, os obstáculos são representados a vermelho - mesmo aqueles que estão fora do percurso-.
Em caso de ir equipado com Area View
Não se mostra a visualização de segmentos quando o veículo incorpora Area View.
O sistema PDC avisará acusticamente dos objetos que se encontrem nas proximidades da parte posterior do veículo, e no ecrã teremos a imagem do Area View, o qual já dá uma imagem real dos objetos situados ao redor do carro.
Ajustar as indicações e os sinais sonoros
As indicações e os sinais sonoros podem ser configurados no Easy Connect*.
Volume atrás* Volume na zona posterior.
Ajustes/agudeza do som atrás* Frequência (tom) do som na zona posterior.
Redução áudio Com o auxílio de estacionamento ligado, irá reduzir o volume da fonte de áudio/vídeo ativa com diferente intensidade em função da opção escolhida.
Mensagens de erro
Se com o auxílio de estacionamento ativado ou bem ao ligar o mesma no painel de instrumentos aparecer uma mensagem que informa de um erro no Auxílio de estacionamento, existe uma anomalia no sistema.
Se desaparecer a anomalia antes de desligar a ignição, a próxima vez que ligar a ajuda de estacionamento engatando a marcha-atrás, não será indicada.
Se algum sensor estiver avariado, no ecrã do Easy Connect é apresentado o símbolo.
Não demore muito a visitar uma oficina especializada para que a avaria seja reparada.
Dispositivo para reboque
Nos veículos com engate de reboque montado de fábrica, quando o reboque estiver ligado eletricamente, os sensores traseiros do Auxílio de estacionamento não se ativarão ao engatar a marcha-atrás (mudança manual), nem ao posicionar a alavanca seletora na posição R (mudança automática).
