Volkswagen Tiguan - Manual de Instruções (2016) > Trocar os fusíveis
Introdução ao tema
Neste capítulo encontram-se informações relativas aos seguintes temas:
- Fusíveis no painel de instrumentos
- Fusíveis do compartimento do motor
- Tabela dos fusíveis do painel de instrumentos
- Tabela dos fusíveis do compartimento do motor
- Substituir os fusíveis queimados
Em razão do contínuo desenvolvimento do veículo, da classificação dos fusíveis condicionada aos equipamentos e da proteção compartilhada de diversos consumidores por meio de um fusível, um esquema completo dos locais de fusíveis não é possível no momento da impressão. Informações detalhadas sobre a disposição dos fusíveis podem ser obtidas em uma Concessionária Volkswagen.
Basicamente, vários consumidores podem estar protegidos em conjunto por um fusível. Por outro lado, também é possível que vários fusíveis pertençam a um consumidor.
Substituir os fusíveis somente depois que a causa da falha tiver sido eliminada. Se um fusível novo queimar novamente após um curto período, o sistema elétrico deve ser verificado por uma Concessionária Volkswagen ou por uma empresa especializada.
Substituir os fusíveis somente por fusíveis com a mesma capacidade (mesma cor e inscrição) e o mesmo tamanho.
Versões de fusíveis
- Fusível plano padrão (ATO).
- Fusível plano pequeno (MINI).
- Fusível de bloqueio (JCASE).
Cor indicativa dos fusíveis
ATENÇÃO
A alta tensão do sistema elétrico pode causar choques elétricos, graves queimaduras e a morte!
- Nunca encostar nos condutores elétricos do sistema de ignição.
- Evitar curtos-circuitos no sistema elétrico.
ATENÇÃO
O uso de fusíveis inadequados, o reparo de fusíveis e a conexão em ponte de um circuito elétrico sem fusíveis podem causar um incêndio e ferimentos graves.
- Nunca instalar fusíveis que tenham uma resistência maior. Substituir os fusíveis somente por fusíveis com a mesma capacidade (mesma cor e inscrição) e o mesmo tamanho.
- Nunca reparar fusíveis.
- Nunca substituir fusíveis por uma tira de metal, um clipe de escritório ou similares.
NOTA
- Para evitar danos ao sistema elétrico do veículo, antes da troca de um fusível é necessário que a ignição, a luz e todos os consumidores elétricos estejam desligados.
- Se um fusível for substituído por um de maior capacidade, poderão surgir danos também em outras partes do sistema elétrico.
- Caixas de fusíveis abertas devem ser protegidas contra a penetração de impurezas e umidade. Impurezas e umidade nas caixas de fusíveis podem causar danos ao sistema elétrico.
No veículo há outros fusíveis além dos indicados neste capítulo. Estes devem ser trocados somente por uma Concessionária Volkswagen ou por uma empresa especializada.
Fusíveis no painel de instrumentos
Fig. 239 Cobertura da caixa de fusíveis no painel
de instrumentos: A veículos com
direção à
esquerda, à esquerda ao lado do volante. B
veículos com direção à direita, no lado passageiro
dianteiro.
Substituir os fusíveis somente por fusíveis com a mesma capacidade (mesma cor e inscrição) e o mesmo tamanho.
Veículo com direção à esquerda: abrir a caixa de fusíveis no painel de instrumentos
- Abrir o porta-objetos do lado do condutor → Fig. 239 A.
- Se necessário, esvaziar o porta-objetos.
- Pressionar para cima o pino 1 no sentido da seta e ao mesmo tempo abrir mais e retirar o porta-objetos até que a placa de fusíveis fique acessível.
- Para instalação, pressionar o porta-objetos no alojamento do painel de instrumentos, até que trave de forma audível nos dois lados e se feche.
Veículo com direção à direita: abrir a caixa de fusíveis no painel de instrumentos
- Abrir o porta-luvas → Fig. 239 A.
- Se necessário, esvaziar o porta-objetos.
- Empurrar a trava 1 para cima e para dentro do suporte e puxar lateralmente para fora.
- Pressionar para cima o pino 2 no sentido da seta e ao mesmo tempo abrir mais o porta-objetos até que a placa de fusíveis fique acessível.
- Para instalar: colocar o porta-objetos na posição. Introduzir a trava no suporte e empurrar para cima, até que ela se trave de maneira audível. Pressionar para frente o porta-objetos cuidadosamente além da resistência do pino 2 .
NOTA
- Desinstalar cuidadosamente as coberturas das caixas de fusíveis e reinstalar corretamente para evitar danos no veículo.
- Caixas de fusíveis abertas devem ser protegidas contra a penetração de impurezas e umidade. Impurezas e umidade nas caixas de fusíveis podem causar danos ao sistema elétrico.
Fusíveis do compartimento do motor
Fig. 240 No compartimento do motor: cobertura
1 da caixa de fusíveis com pinça de plástico 2 .
Abrir a caixa de fusíveis no compartimento do motor
- Abrir a tampa do compartimento do motor.
- Pressionar os botões de travamento no sentido da seta para destravar a cobertura da caixa de fusíveis → Fig. 240 1 .
- Remover a cobertura por cima.
- Para instalação, colocar a cobertura sobre a caixa de fusíveis e pressionar para baixo até que a cobertura trave de forma audível nos dois lados.
No lado interno da cobertura da caixa de fusíveis no compartimento do motor pode haver uma pinça de plástico 2 para a retirada dos fusíveis.
NOTA
- Desinstalar cuidadosamente as coberturas das caixas de fusíveis e reinstalar corretamente para evitar danos no veículo.
- Caixas de fusíveis abertas devem ser protegidas contra a penetração de impurezas e umidade. Impurezas e umidade nas caixas de fusíveis podem causar danos ao sistema elétrico.
Tabela dos fusíveis do painel de instrumentos
Fig. 241 No painel de instrumentos: disposição
dos fusíveis.
A tabela mostra os locais os fusíveis dos consumidores relevantes ao condutor. A primeira coluna da tabela contém o local de instalação, as outras colunas o tipo do fusível, a corrente nominal e os consumidores protegidos.
a) Observar o local de instalação. Local do fusível montado de fábrica conforme representa a figura → Fig. 241.
Dependendo da versão e do modelo do veículo podem ocorrer divergências em relação aos números de segurança e locais de instalação listados na tabela. Se necessário, consultar uma empresa especializada a respeito da exata disposição dos fusíveis. A Volkswagen recomenda procurar uma Concessionária Volkswagen.
Os vidros elétricos e os bancos elétricos podem ser protegidos por meio do proteção automática por fusíveis, que após o reparo da sobrecarga, por exemplo vidros congelados, voltam a ligar automaticamente após alguns segundos.
Tabela dos fusíveis do compartimento do motor
Fig. 242 No compartimento do motor:
disposição dos fusíveis.

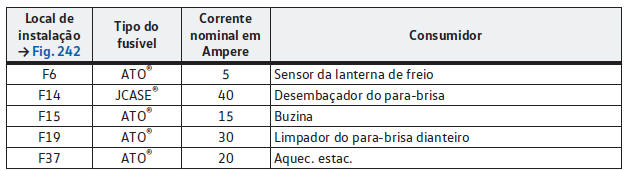

A tabela mostra os locais os fusíveis dos consumidores relevantes ao condutor. A primeira coluna da tabela contém o local de instalação, as outras colunas o tipo do fusível, a corrente nominal e os consumidores protegidos.
Dependendo da versão e do modelo do veículo podem ocorrer divergências em relação aos números de segurança e locais de instalação listados na tabela. Se necessário, consultar uma empresa especializada a respeito da exata disposição dos fusíveis. A Volkswagen recomenda procurar uma Concessionária Volkswagen.
Substituir os fusíveis queimados
Fig. 243 Fusível queimado: A fusível plano, B
fusível de bloqueio.
Fig. 244 Retirar ou colocar o fusível com a pinça
de plástico: A fusível plano, B fusível de
bloqueio.
Preparações
- Desligar a ignição, a luz e todos os consumidores elétricos.
- Abrir a respectiva caixa de fusíveis.
Reconhecer fusível queimado
- Iluminar o fusível com um lanterna. Dessa maneira, um fusível queimado pode ser reconhecido mais facilmente.
- Um fusível plano (ATO, MINI) queimado é reconhecido de cima ou de lado pela carcaça transparente nas faixas metálicas derretidas → Fig. 243 A.
- Um fusível de bloqueio (JCASE) queimado é reconhecido pelas faixas metálicas derretidas por cima da carcaça transparente → Fig. 243 B.
Substituir o fusível
Pode haver uma pinça de plástico para retirar os fusíveis no lado interno na cobertura da caixa de fusíveis no compartimento do motor.
- Abrir a cobertura da caixa de fusíveis no compartimento do motor e retirar a pinça de plástico.
- De acordo com a versão do fusível, colocar as garras adequadas da pinça de plástico → Fig. 244 A 1 ou → Fig. 244 B 1 lateralmente no fusível.
- Retirar o fusível para cima.
- Se o fusível estiver queimado, substituir o fusível por um novo da mesma intensidade (mesma cor e inscrição) e do mesmo tamanho.
- Após a substituição por um novo fusível, prender o alicate plástico no suporte no lado interno da cobertura da caixa de fusíveis.
- Instalar a cobertura da caixa de fusíveis.
NOTA Se um fusível for substituído por outro de maior capacidade, poderão surgir danos em outras partes do sistema elétrico.
