Volkswagen Tiguan - Manual de Instruções (2016) > Proteção solar
Introdução ao tema
Neste capítulo encontram-se informações relativas aos seguintes temas:
- Para-sóis
- Cortina de proteção solar no teto de vidro
- Para-brisa de vidro de isolamento térmico
ATENÇÃO
Para-sóis rebatidos e cortinas de proteção solar abertas podem reduzir a visibilidade.
- Reconduzir sempre os para-sóis e as cortinas de proteção solar de volta aos suportes quando eles não forem mais necessários.
Para-sóis
Fig. 118 No revestimento do teto dianteiro:
para-sol.
Possibilidades de ajuste dos para-sóis para o condutor e para o passageiro dianteiro:
- Rebater na direção do para-brisa.
- Retirar do suporte e virar na direção das portas → Fig. 118 A .
Espelho de cortesia iluminado
No para-sol rebatido para baixo encontra-se um espelho de cortesia atrás de uma cobertura. Ao abrir a cobertura B , uma lanterna 1 se acende.
A lanterna se apaga quando a cobertura do espelho de cortesia for fechada ou o para-sol for virado para cima ou totalmente para frente.
A lanterna acima do para-sol se apaga automaticamente após alguns minutos sob determinadas condições. Isto impede que a bateria do veículo se descarregue.
Cortina de proteção solar no teto de vidro

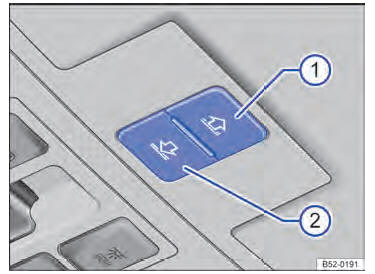

Fig. 119 No revestimento do teto: botões de
comando da cortina de proteção solar.
A cortina de proteção solar elétrica funciona com a ignição ligada.
Se o teto de vidro estiver totalmente levantado, a cortina de proteção solar será levada automaticamente a uma posição de ventilação. A cortina de proteção solar permanece na posição de ventilação mesmo após o fechamento do teto de vidro.
Abrir e fechar a cortina de proteção solar
Os botões → Fig. 119 1 e 2 são de 2 níveis. No 1º nível, a cortina de proteção solar pode ser totalmente ou parcialmente aberta ou fechada.
No 2º nível, a cortina de proteção solar vai automaticamente, após um rápido acionamento do botão, para a respectiva posição final.
Pressionando novamente o botão o curso automático é parado.
- Abrir a cortina de proteção solar: pressionar o botão 1 até o 1º nível. Curso automático: pressionar brevemente o botão 1 até o 2º nível.
- Fechar a cortina de proteção solar: pressionar o botão 2 até o 1º nível. Curso automático: pressionar brevemente o botão 2 até o 2º nível.
- Parar o curso automático do procedimento de abertura ou fechamento: pressionar novamente o botão 1 ou 2 .
Após se desligar a ignição, o protetor solar ainda pode ser aberto ou fechado por alguns minutos, enquanto a porta do condutor ou do passageiro dianteiro não for aberta.
Limitador de força da cortina de proteção solar
O limitador de força pode minimizar o perigo de ferimentos por esmagamento ao se fechar a cortina de proteção solar. Se a cortina de proteção solar sofrer interferências no fechamento por dificuldade de movimentação ou por um obstáculo, o teto de vidro ou a cortina de proteção solar se abre imediatamente.
- Verificar por que a cortina de proteção solar não se fechou.
- Tentar fechar a cortina de proteção solar novamente.
- Se a cortina de proteção solar ainda não puder ser fechada por dificuldade de movimentação ou por um obstáculo, esta se abre imediatamente. Após a abertura, a cortina de proteção solar pode ser fechada sem limitador de força, dentro de um breve intervalo de tempo.
- Se continuar não sendo possível fechar a cortina de proteção solar, fechar a cortina de proteção solar sem limitador de força.
Fechar a cortina de proteção solar sem limitador de força
- Aproximadamente 5 segundos após a ativação do limitador de força, pressionar o botão 2 até que a cortina de proteção solar esteja totalmente fechada.
- Agora a cortina de proteção solar fecha sem o limitador de força!
- Se continuar não sendo possível fechar a cortina de proteção solar, procurar uma Concessionária Volkswagen ou uma empresa especializada.
ATENÇÃO
O fechamento da cortina de proteção solar sem limitador de força pode causar ferimentos graves.
- Fechar sempre a cortina de proteção solar com atenção.
- Ninguém deve permanecer na área de funcionamento da cortina de proteção solar, principalmente se o fechamento for realizado sem limitador de força.
- O limitador de força não evita que os dedos e outras partes do corpo sejam pressionados contra o quadro do teto e, assim, sofram ferimentos.
Com o teto de vidro aberto, a cortina de proteção solar elétrica pode ser fechada somente até o canto dianteiro do teto de vidro.
Para-brisa de vidro de isolamento térmico
Fig. 120 Para-brisa de vidro de isolamento
térmico: janela de comunicação acima do
espelho retrovisor interno.
O para-brisa com isolamento térmico possui uma camada que reflete o infravermelho e, dependendo da versão, pode ser aquecível.
Para cumprimento das funções de componentes eletrônicos do mercado de acessórios, há uma faixa sem revestimento (janela de comunicação) acima do espelho retrovisor interno → Fig. 120.
A área não revestida não pode ser coberta externa ou internamente ou receber etiquetas adesivas, pois, do contrário, podem ocorrer falhas de funcionamento dos componentes eletrônicos.
