Toyota RAV4 - Manual de Instruções > Caixa de velocidades Multidrive

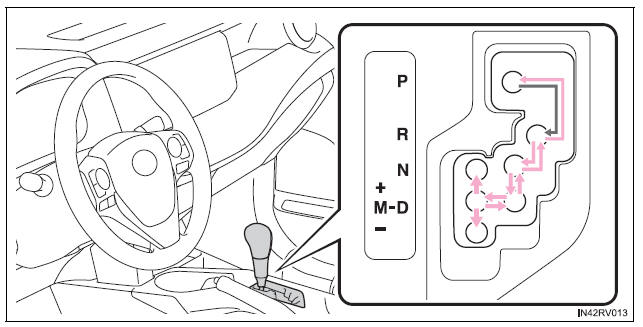

Engrenamento da alavanca de velocidades

Veículos sem sistema de chave inteligente para entrada e arranque:

Enquanto o interruptor do motor está na posição "ON", pressione o pedal do travão e mova a alavanca de velocidades.

Quando muda a alavanca de velocidades entre P e D, certifique-se que o veículo está completamente parado.

Veículos com sistema de chave inteligente para entrada e arranque:

Enquanto o interruptor do motor está no modo IGNITION ON, pressione o pedal do travão e mova a alavanca de velocidades.

Quando muda a alavanca de velocidades entre P e D, certifique-se que o veículo está completamente parado.

Objetivo da posição de engrenamento

Posição de engrenamento	Mostrador do medidor	Objetivo/função do medidor
		Estacionar o veículo/colocar o motor em funcionamento
		Inversão de marcha
		Neutro
		Condução normal*1
	(patilhas de seleção de velocidades no volante ativadas)	Seleção da velocidade Permite a utilização adequada da travagem com o motor
		Modo de condução sequencial desportiva de 7-velocidades*2

*1: Para melhorar a eficiência de combustível e reduzir os ruídos, coloque a alavanca de velocidades em D para uma condução normal.
*2: Selecionando a velocidade utilizando a posição M obtém um força de travagem do motor adequada utilizando a alavanca de velocidades.

Selecionar o modo de condução

Os modos que se seguem podem ser selecionados a fim de se adaptarem às condições de condução.

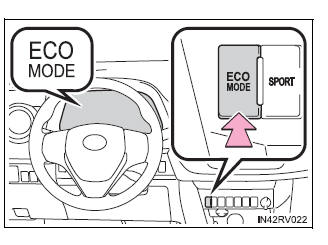

Modo de condução Eco Utilize o modo de condução Eco para contribuir para um baixo consumo de combustível durante viagens que envolvam acelerações frequentes.

Prima a tecla "ECO MODE" para selecionar o modo de condução Eco.

O indicador "ECO MODE" acende.

Prima novamente a tecla para cancelar o modo de condução Eco.

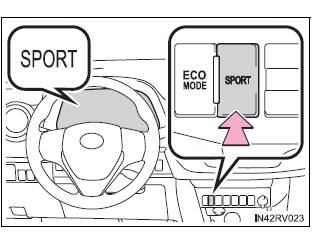

Modo Sport (desportivo) Utilize o modo Sport (desportivo) para uma condução desportiva ou condução em regiões montanhosas.

Prima a tecla "SPORT" para selecionar o modo desportivo.

O indicador "SPORT" acende.

Prima novamente a tecla para cancelar o modo desportivo.

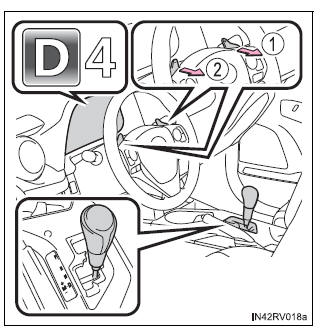

Modo de seleção temporária das velocidades selecionadas engrenadas na posição D (veículos com patilhas de seleção de velocidades no volante)

Para conduzir no modo de seleção temporária das velocidades selecionadas, utilize os interruptores "-" e "+" das patilhas de seleção de velocidades no volante. As velocidades engrenadas podem, então, ser selecionadas utilizando os interruptores "-" e "+" das patilhas de seleção de velocidades no volante. Ao selecionar a velocidade que pretende engrenar utilizando os interruptores das patilhas de seleção de velocidades no volante, pode controlar a força de travagem do motor.

1. Engrenamento de uma velocidade superior
2. Engrenamento de uma velocidade inferior

A velocidade engrenada, de 1 a 7, será exibida no medidor.

Para voltar para a posição de condução normal D, o interruptor "+" nas patilhas de seleção de velocidades no volante deve ser mantido premido por um período de temp

Funções das velocidades de engrenamento

• Pode escolher de entre 7 níveis de força de travagem com o motor.
• Uma velocidade inferior proporciona uma maior força de travagem com o motor do que uma velocidade superior e a velocidade do motor também aumenta.

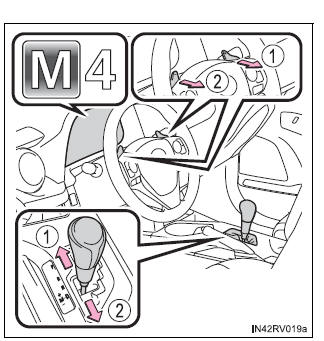

Alterar as velocidades engrenadas na posição M

Para entrar no modo sequencial desportivo de 7 velocidades, coloque a alavanca de velocidades em M. As velocidades engrenadas podem ser selecionadas utilizando a alavanca de velocidades ou os interruptores das patilhas de seleção das velocidades no volante (se equipado), permitindo-lhe conduzir na velocidade engrenada da sua escolha.

1. Engrenamento de uma velocidade superior
2. Engrenamento de uma velocidade inferior

A velocidade engrenada muda uma vez sempre que a alavanca de velocidades ou o interruptor das patilhas de seleção de velocidades no volante (se equipado) forem utilizados.

A velocidade engrenada selecionada, de 1 a 7, será exibida no medidor.

Contudo, mesmo quando está na posição M, as velocidades engrenadas são alteradas automaticamente se a velocidade do motor for demasiado elevada, ou demasiado baixa.

Funções das velocidades engrenadas

• Pode escolher de entre 7 níveis de força de travagem com o motor.
• Uma velocidade engrenada inferior proporciona uma maior força de travagem com o motor do que uma velocidade engrenada superior e a velocidade do motor também vai aumentar.
• Se acelerar com uma velocidade engrenada de 1 a 6, a velocidade engrenada pode automaticamente ser alterada para uma velocidade superior, de acordo com a velocidade do motor.
• Quando a velocidade do veículo diminui, a velocidade engrenada é automaticamente reduzida, exceto se a alavanca de velocidades ou o interruptor nas patilhas de seleção de velocidades no volante (se equipado) for operado.
• Quando a velocidade do veículo e a velocidade do motor são demasiado lentas, a velocidade engrenada pode não alterar se a alavanca de velocidades for operada.

Desativação automática da seleção de velocidade engrenada na posição D (veículos com patilhas de seleção de velocidades no volante) A seleção da velocidade na posição D é desativada nas situações que se seguem:

• Quando o veículo para
• Se o pedal do acelerador for pressionado durante mais do que um determinado período de tempo numa única velocidade selecionada
• Quando a alavanca de velocidades é engrenada noutra velocidade que não seja a D
• Quando o interruptor "+" nas patilhas de seleção de velocidades no volante é mantido premido por um período de tempo

Seleção automática da velocidade quando o veículo para após uma condução com a alavanca de velocidades em M

• A caixa de velocidade engrena automaticamente para a velocidade 1 quando o veículo para.
• A velocidade 1 é selecionada automaticamente quando o veículo se move para a frente novamente.
• A velocidade engrenada é fixada em 1 enquanto o veículo está parado.

Sinal sonoro de aviso das restrições a um engrenamento de uma velocidade inferior Para potenciar a segurança e a performance de condução, por vezes, a operação de engrenamento de uma velocidade inferior pode ser restringida.

Em algumas circunstâncias, o engrenamento de uma velocidade inferior pode não ser possível mesmo quando a alavanca de velocidades ou o interruptor nas patilhas de seleção de velocidades no volante (se equipado) estiver a ser utilizado. (Um sinal sonoro soa duas vezes.)

Funcionamento do sistema de ar condicionado no modo de condução Eco O modo de condução Eco controla as operações de aquecimento/arrefecimento e a velocidade da ventoinha* do sistema de ar condicionado para melhorar a eficiência de combustível. Para melhorar a performance do ar condicionado, ajuste a velocidade da ventoinha* ou desligue o modo de condução Eco.

*: Apenas veículos com sistema de ar condicionado automático

Desativação do modo de condução

• O modo de condução Eco não é cancelado até que a tecla "ECO MODE" seja premida, mesmo que o motor seja desligado depois de conduzir no modo de condução Eco.
• O modo Sport (desportivo) é cancelado quando desliga o motor, depois de conduzir no modo desportivo.

Quando conduz com o controlo da velocidade de cruzeiro ou controlo dinâmico da velocidade de cruzeiro com radar ativado (se equipado) Mesmo que execute os seguintes procedimentos com o intuito de permitir a travagem com o motor, esta não é ativada porque o controlo da velocidade de cruzeiro ou o controlo dinâmico da velocidade de cruzeiro com radar não será cancelado.

• Enquanto conduz no modo sequencial Sport (desportivo) de 7 velocidades, engrene para uma velocidade inferior, 6, 5 ou 4
• Enquanto conduz na posição D, engrene para uma velocidade inferior, 6, 5 ou 4. (Apenas veículos com interruptores nas patilhas do volante)
• Quando muda o modo de condução para o modo Sport (desportivo) enquanto conduz em D.

Sistema de bloqueio do engrenamento de velocidades O sistema de bloqueio de engrenamento de velocidades é um sistema que evita a utilização acidental da alavanca seletora da caixa de velocidades no arranque.

A alavanca seletora da caixa de velocidades pode ser engrenada de P apenas quando o interruptor do motor estiver na posição "ON" (veículos sem sistema de chave inteligente para entrada e arranque) ou no modo IGNITION ON (veículos com sistema de chave inteligente para entrada e arranque) e o pedal do travão estiver a ser pressionado.

Se a alavanca seletora da caixa de velocidades não sair da posição P Primeiro, verifique se o pedal do travão se encontra pressionado.

Se não puder engrenar a alavanca seletora da caixa de velocidades com o pé sobre o pedal do travão, pode existir um problema no sistema de bloqueio da alavanca seletora da caixa de velocidades. Mande inspecionar de imediato o veículo num concessionário ou reparador Toyota autorizado ou noutro profissional devidamente qualificado e equipado.

Os passos que se seguem podem ser utilizados como uma medida de emergência para assegurar que a alavanca possa ser engrenada.

Libertar o sistema de bloqueio do engrenamento das velocidades:

1. Aplique o travão de estacionamento.

2. Veículos sem sistema de chave inteligente para entrada e arranque: Coloque o interruptor do motor na posição "LOCK".

Veículos com sistema de chave inteligente para entrada e arranque: Desligue o interruptor do motor.

3. Prima o pedal do travão.

4. Levante a tampa com uma chave de fendas de cabeça plana ou uma ferramenta equivalente.

De modo a evitar danos na tampa, proteja a ponta da chave de fendas com um pano.

5. Prima a tecla de desbloqueio da alavanca seletora da caixa de velocidades.

A alavanca seletora da caixa de velocidades pode ser engrenada enquanto a tecla está pressionada.

Se o indicador "M" não acender ou se o indicador "D" for exibido mesmo depois de engrenar a alavanca de velocidades em M Pode indicar uma avaria no sistema da caixa de velocidades automática.

Leve imediatamente o seu veículo para uma inspeção a um concessionário ou reparador Toyota autorizado ou a qualquer outro profissional devidamente qualificado e equipado.

(Nesta situação, a caixa de velocidades funciona da mesma forma que quando a alavanca de velocidades está engrenada em D.)

Se for exibida uma mensagem de aviso da temperatura do fluido da caixa de velocidades automática Se for exibida uma mensagem de aviso da temperatura do fluido da caixa de velocidades automática durante a condução, certifique-se que retoma a posição de condução D* e que reduz a velocidade da ventoinha, aliviando o pedal do acelerador.

Pare o veículo num local seguro, engrene a alavanca de velocidades em P e deixe o motor ao ralenti até que a mensagem de aviso desapareça.

*: Se for selecionada qualquer velocidade em D, certifique-se que retoma a posição de condução normal D. (Apenas veículos com interruptores das patilhas de seleção de velocidades no volante) Quando a mensagem de aviso desaparecer, o veículo pode ser conduzido novamente. Se a mensagem de aviso não desaparecer ao fim de algum tempo, leve o seu veículo para uma inspeção num concessionário ou reparador Toyota autorizado ou a qualquer outro profissional devidamente qualificado e equipado.

AI-SHIFT (Sistema Inteligente de Seleção de Velocidade) O AI-SHIFT (Sistema Inteligente de Seleção de Velocidade) seleciona de forma automática a velocidade adequada de acordo com o desempenho do condutor e as condições de condução.

O AI-SHIFT (Sistema Inteligente de Seleção de Velocidade) funciona de forma automática quando a alavanca de velocidades está em D. (Engrenar a alavanca de velocidades em M cancela a função.)
