Introdução ao tema

Neste capítulo encontram-se informações relativas aos seguintes temas:

• Comandar o assistente de manobras do reboque

O assistente de manobras do reboque apoia o condutor a conduzir com a marcha a ré e a manobrar com um reboque.

ATENÇÃO

A tecnologia inteligente do assistente de manobras do reboque não pode superar os limites físicos e funciona somente dentro dos limites do sistema. O maior conforto oferecido pelo assistente de manobras do reboque não deve incentivar a colocar a segurança em risco.

O assistente de manobras do reboque não pode substituir a atenção do condutor.

• Movimentos sem supervisão do veículo podem causar ferimentos graves.
• Adequar sempre a velocidade e a forma de condução às condições de visibilidade, do clima, da pista e do trânsito.
• Ter em vista sempre o sentido de estacionamento e as áreas relevantes ao redor do veículo. A parte frontal do veículo balança mais do que a parte traseira.
• Não se distrair das ocorrências do trânsito pelas imagens exibidas.
• Observar sempre o ambiente ao redor do veículo. A câmera pode capturar a área atrás do reboque e do lado do reboque totalmente ou não totalmente. Mesmo as pequenas crianças, animais e objetos não são capturados em todos os casos pela câmera.
• É possível que a câmera no logotipo giratório não possa representar todas as áreas com nitidez.
• Manter as lentes das câmeras limpas, sem neve, sem gelo e descobertas.
• Utilizar o assistente de manobras do reboque somente com a tampa do compartimento de bagagem completamente fechada.

ATENÇÃO

Movimentos giratórios rápidos do volante podem causar lesões graves.

• Durante o procedimento de manobra não tocar no volante até que isso seja solicitado pelo sistema.
• Exceção: em caso de situação de perigo, interferir e assumir o volante.

NOTA O assistente de manobras do reboque não presta atenção nos arredores do veículo, ele não possui um reconhecimento de obstáculos. O condutor precisa garantir que seja possível manobrar o conjunto com segurança.

• Sempre observar o movimento do reboque e, se for o caso, interromper o processo de manobras automático para evitar danos.

  Apesar da operação correta do assistente de manobras do reboque, o reboque pode se mover, em casos raros, de forma diferente daquela ajustada.

• Não confiar nas indicações no display do instrumento combinado.

NOTA Para o correto funcionamento do sistema, manter a câmera limpa, sem neve e sem gelo e não cobri-la com etiquetas adesivas ou outros objetos. A barra de reboque não pode ser coberta por influências externas.

• Nunca utilizar produtos de conservação com efeito abrasivo para limpeza da lente da câmera.
• Nunca retirar neve ou gelo da lente da câmera com água morna ou quente. Do contrário a lente da câmera pode ser danificada.

NOTA Peças agregadas montadas posteriormente no veículo ou reboque podem comprometer o funcionamento do assistente de manobras do reboque e ocasionar danos.

• As peças agregadas montadas no veículo podem ser reconhecidas como reboque, por exemplo, suporte de bicicletas.
• Os reboques com estruturas inusitadas ou peças agregadas adicionais na área da barra podem não ser sempre corretamente reconhecidos.

A Volkswagen recomenda praticar a manipulação do assistente de manobras do reboque em um local ou em um estacionamento sem trânsito para familiarizar-se com o sistema e as funções.

Não é possível abrir a tampa do compartimento de bagagem com o logo Volkswagen rebatido para fora.

Comandar o assistente de manobras do reboque

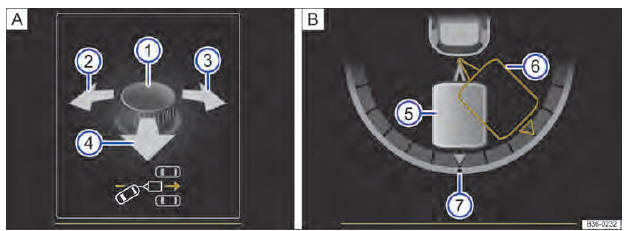

Fig. 194 No display do instrumento combinado, comandar o assistente de manobras do reboque: A ajustar ângulo; B conduzir em marcha a ré.

Legenda para Fig. 194:

1. Botão rotativo para o espelho retrovisor externo.
2. Alinhamento do reboque para a esquerda.
3. Alinhamento do reboque para a direita.
4. Conduzir no sentido do reboque.
5. Posição real do reboque.
6. Posição de destino do reboque.
7. Ajuste zero do indicador de ângulo.

Com ajuda do interruptor dos espelhos retrovisores externos, é possível ajustar a direção para a qual o reboque deve ser movimentado.

Determinar o comprimento da barra de reboque

Para que o assistente de manobras do reboque possa identificar o comprimento da barra, o assistente de manobras do reboque precisa fazer algumas curvas ou conduções em curvas. Quanto mais preciso for o comprimento da barra, mais ângulos estarão à disposição para manobrar. O assistente de manobras do reboque divide a seleção de giros finais máximos do indicador de ângulo em 4 níveis: aproximadamente 30º, 45º, 60º e 75º.

Premissas para ativação do assistente de manobras do reboque

• O motor está ligado.
• ESC não está desligado.
• O reboque está preso e conectado eletricamente, Condução com reboque.
• O conjunto está parado.
• A porta do condutor e a tampa do compartimento de bagagem estão fechadas.
• Os espelhos retrovisores externos não estão rebatidos para dentro.
• A lente da câmera está limpa.
• O ângulo de flexão máximo não deve estar ultrapassado.
• O veículo não pode estar danificado na área das câmera. O sistema precisa ser verificado por uma Concessionária Volkswagen ou por uma empresa especializada se a posição ou o ângulo de instalação da câmera for alterada, por exemplo, depois de um impacto traseiro.

Particularidades

• O assistente de manobras do reboque guia o reboque automaticamente para a direção ajustada → Fig. 194. O condutor comanda os pedais.
• Somente são suportados reboques de um ou de dois eixos sem eixo articulado.
• Reboques com lanternas traseiras com LED não podem sempre ser reconhecidos corretamente pelo assistente de manobras do reboque por razões técnicas.
• Enquanto o assistente de manobras do reboque estiver ativo, os espelhos retrovisores externos não podem ser ajustados. O ajuste do espelho do lado do condutor salvo para a condução de marcha a ré somente pode ser acessado com o assistente de manobras do reboque ativo, Espelhos retrovisores.
• A função do assistente de manobras do reboque é encerrada de modo automático aproximadamente 10 minutos após a ativação.
• A função também será encerrada se não houver nenhuma interação do condutor aproximadamente 3 minutos após a ativação.

Comando

Manobrar o conjunto com o auxílio do assistente de manobras do reboque:

• As condições na lista de controle precisam estar atendidas.
• Engatar a marcha a ré.
• Soltar o volante → em Introdução ao tema.
• Pressionar o botão para ligar o assistente de manobras do reboque.
• No botão uma luz de controle se acende quando o assistente de manobras do reboque estiver ligado.
• Rebater o botão rotativo na direção desejada até que a direção desejada seja alcançada → Fig. 194 A.
• No display do instrumento combinado, aparece uma representação do conjunto na posição atual para orientação B.
• Conduzir lentamente com a marcha a ré, até atingir a posição desejada → em Introdução ao tema. Atenção à periferia!
• O ângulo ajustado pode ser corrigido com o botão rotativo dos espelhos retrovisores externos durante a condução com a marcha a ré.
• Parar o conjunto de maneira segura na posição desejada.
• Ao finalizar o procedimento de manobra, aguardar até que o assistente de manobras do reboque acabe o movimento de giro do volante.
• O procedimento de manobra é encerrado quando a mensagem intervenção na direção encerra. Assumir a direção! aparece no display do instrumento combinado e, eventualmente, soa um sinal sonoro.

Alinhar o conjunto no sentido do reboque:

• Rebater o botão rotativo dos espelhos retrovisores externos no sentido 4 A.
• A posição de destino do reboque 6 gira na posição zero do indicador do ângulo 7 .
• Conduzir com a marcha a ré e marcha à frente, até atingir a posição desejada.

Intervenção de frenagem automática

O assistente de manobras do reboque auxilia o condutor em determinadas situações com uma intervenção de frenagem automática.

A responsabilidade por frear em tempo hábil é sempre do condutor.

Pode ocorrer uma intervenção de frenagem automática e a função ser finalizada nas seguintes situações:

• Quando for ultrapassada uma velocidade determinada, dependendo do comprimento da barra ou do ângulo entre o veículo e o reboque.
• Quando for movimentado o volante. É freado automaticamente na parada.
• Quando for acionado o botão durante a manobra.
• Quando a porta do condutor for aberta durante a manobra.

ATENÇÃO A intervenção de frenagem automática não deve motivar um risco de segurança. O sistema não pode substituir a atenção do condutor.

• O assistente de manobras do reboque tem limites condicionados ao sistema. A intervenção de frenagem automática pode funcionar apenas de forma limitada ou até nem funcionar em algumas situações.
• Estar sempre pronto para frear o veículo por conta própria.
• A assistência de frenagem automática é finalizada aproximadamente 1,5 segundos após a parada do veículo. Após a assistência de frenagem automática, frear o veículo por conta própria.
