Volkswagen Tiguan - Manual de Instruções (2016) > Verificar o nível do óleo do motor e
reabastecer com óleo do motor

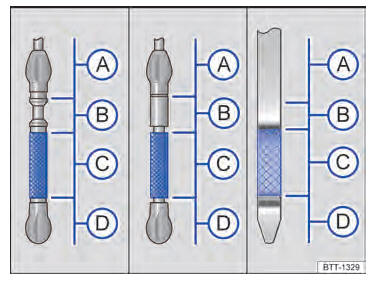

Fig. 257 Marcações do nível do óleo do motor na
vareta de medição do óleo (variantes).

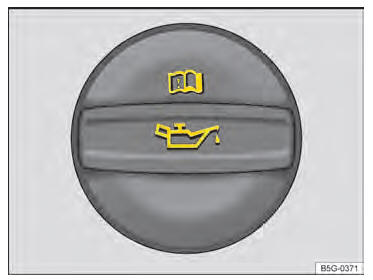

Fig. 258 No compartimento do motor: tampa da
abertura para enchimento de óleo do motor
(representação esquemática).
Legenda para Fig. 257:
- Nível do óleo do motor - Procurar empresa especializada.
- O óleo do motor não pode ser reabastecido.
- Nível do óleo do motor em ordem.
- Nível do óleo do motor muito baixo - reabastecer o óleo do motor.
Lista de controle
Seguir as etapas na sequência indicada :
1. Estacionar o veículo com o motor operacionalmente quente em uma superfície plana para evitar a leitura incorreta do nível do óleo do motor.
2. Desligar o motor e esperar alguns minutos para que o óleo do motor escorra de volta para o cárter.
3. Abrir a tampa do compartimento do motor.
4. Identificar a abertura de enchimento de óleo
do motor e a vareta de medição do óleo. A
abertura para enchimento do óleo do motor
é identificada pelo símbolo
na tampa
→ Fig. 258 e no punho de cor contrastante da
vareta de medição do óleo. Se não estiver
claro onde a tampa e a vareta de medição do
óleo se encontram, procurar uma
Concessionária Volkswagen ou uma empresa
especializada.
5. Retirar a vareta de medição do óleo do tubo-guia e limpar com um pano limpo.
6. Reintroduzir a vareta de medição do óleo no tubo-guia até o batente. Se houver uma marca na vareta de medição do óleo, essa marca deve se ajustar à ranhura correspondente da extremidade superior do tubo-guia na introdução.
7. Retirar novamente a vareta de medição do óleo e ler o nível no óleo do motor na vareta de medição → Fig. 257 da seguinte maneira:
- Nível do óleo do motor muito alto. Se for o caso, observar a mensagem no display do instrumento combinado e procurar empresa especializada.
- Não reabastecer óleo do motor.
Continuar com a etapa 16.
- Nível do óleo do motor Ok. O óleo do motor pode, no caso de alta demanda do motor, ser reabastecido até o limite superior dessa área. Continuar com a etapa 8 ou 16.
- Nível do óleo do motor muito baixo.
Reabastecer o óleo do motor obrigatoriamente. Continuar com a etapa 8.
8. Após a leitura do nível do óleo do motor, introduzir novamente a vareta de medição do óleo no tubo-guia até o batente.
9. Desenroscar a tampa da abertura para enchimento de óleo do motor → Fig. 258.
10. Reabastecer somente com óleo do motor expressamente aprovado pela Volkswagen, passo a passo e em pequenas quantidades (não mais do que 0,5 l).
11. Para evitar encher demais, é necessário esperar aproximadamente um minuto após cada reabastecimento, para que o óleo do motor escorra para o cárter até a marcação da vareta de medição do óleo do motor.
12. Verificar novamente o nível do óleo do motor na vareta de medição do óleo antes de reabastecer mais uma pequena quantidade de óleo do motor. Nunca reabastecer com óleo do motor em excesso.
13. No final do processo de reabastecimento, o nível do óleo do motor deveria estar no meio da área → Fig. 257 C . Não deve ficar acima de C na área B e não deve ficar na área A.
14. Se tiver sido reabastecido muito óleo de motor acidentalmente e depois o nível de óleo de motor estiver na área → Fig. 257 A , não ligar o motor. Avisar a empresa especializada e, se necessário, procurar auxílio técnico especializado.
15. Após o reabastecimento, fechar a abertura para enchimento de óleo do motor com a tampa.
16. Introduzir novamente a vareta de medição do óleo no tubo-guia até o batente. Se houver uma marca na vareta de medição do óleo, essa marca deve se ajustar à ranhura correspondente da extremidade superior do tubo-guia na introdução.
17. Fechar a tampa do compartimento do motor.
ATENÇÃO
O óleo do motor pode pegar fogo se entrar em contato com peças quentes do motor. Isso pode causar incêndios, queimaduras e outros ferimentos graves.
- Se o óleo do motor for derramado sobre as peças do motor quando estas estiverem frias, ele poderá se aquecer quando o motor estiver em funcionamento e causar um incêndio.
- Após o reabastecimento, garantir sempre que a tampa da abertura para enchimento de óleo do motor seja fechada de maneira correta e que a vareta de medição do óleo seja introduzida de maneira correta no tubo-guia. Dessa forma, um vazamento de óleo do motor sobre peças quentes com o motor em funcionamento pode ser evitado.
NOTA
- Se tiver sido reabastecido muito óleo de motor acidentalmente e depois o nível de óleo de motor estiver na área → Fig. 257 A , não ligar o motor. Avisar a empresa especializada e, se necessário, procurar auxílio técnico especializado. Caso contrário, o catalisador e o motor podem ser danificados!
- Ao reabastecer com fluidos, atentar para que os fluidos corretos sejam abastecidos nas aberturas de enchimento corretas. A utilização de fluidos incorretos pode resultar em deficiências funcionais graves e danos no motor.
O nível do óleo do motor não deve se situar na área → Fig. 257 A . Caso contrário, o óleo pode ser aspirado pela ventilação do cárter e chegar à atmosfera por meio do sistema de escape.
