- Difusor de ar lateral esquerdo
- Friso de desembaçamento do
vidro lateral esquerdo
- Friso de desembaçamento do
para-brisa
- Difusores de ar centrais
- Painel de comando
- Friso de desembaçamento do
vidro lateral direito
- Difusor de ar lateral direito
- Saída de aquecimento para os pés
dos ocupantes dianteiros

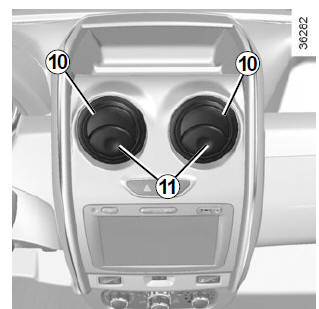

Difusores de ar centrais e
laterais
Fluxo
Para abrir o difusor de ar 10, pressione
o difusor de ar (ponto 11) em função da
abertura pretendida.
Orientação
Para orientar o fluxo de ar, gire o difusor
de ar 10.
Para eliminar os maus odores em seu
veículo, utilize exclusivamente dispositivos
concebidos para este efeito.
Consulte uma Oficina Autorizada.
Não introduza nada no circuito
de ventilação do veículo
(por exemplo, para eliminar
um mau odor, etc.).
Risco de degradação ou de incêndio.
Consulte mais informacao:
Comandos
A presença de comandos depende do
equipamento instalado no veículo.
Repartição do ar.
Funcionamento ou parada do ar
condicionado.
Regulagem da velocidade de ventilação.
Descongelamento/desembaçamento
do vidro traseiro.
Regulagem da temperatura do ar.
Funcionamento do modo de isolamento
da cabine; reciclagem do ar.
Posições do piso de carga variável
Fig. 146 Ajustar o piso de carga variável
O piso de carga variável pode ser ajustado na posição superior ou inferior,
ou
pode formar-se uma superfície plana com os encostos dos bancos traseiros
rebatidos
para frente.
Levante o piso de carga variável no manípulo A no sentido da seta 1 e
desloque-
o parcialmente no sentido da seta 2 " Fig. 146.
Para ajustar a posição superior, coloque o piso de carga variável na
zona dianteira
na extremidade C .
Para ajustar a posição inferior, coloque o piso de carga variável sobre
o revestimento
de piso da bagageira e na zona dianteira na extremidade B .
Para formar uma superfície plana com os encostos dos bancos, coloque o
piso
de carga variável na zona dianteira na extremidade D .
Introduza o piso de carga variável no sentido da seta 3 até ao batente e
coloque-
o no sentido da seta 4 .
