Škoda Karoq - Manual de Instruções > Bagageira e transporte

Introdução ao tema

Ao transportar objetos pesados, as qualidades rodoviárias alteram-se devido ao deslocamento do ponto de gravidade. É por isso que deve adaptar a velocidade e a sua condução.

No transporte de carga deve respeitar os seguintes avisos.

• Distribuir a carga uniformemente na bagageira e fixar com cintas de fixação adequadas nos olhais de fixação ou com redes de fixação, de modo a que a carga não possa escorregar.
• Coloque, se possível, os objetos pesados no fundo da bagageira.
• A pressão de ar dos pneus deve ser adaptada à carga.

Em caso de acidente, os objetos pequenos e leves também ficam sujeitos a uma energia cinética tão elevada que podem provocar ferimentos graves.

A importância da energia cinética depende da velocidade e do peso do objeto.

Luz da bagageira

A luz acende ou apaga quando a tampa da bagageira é aberta ou fechada.

Se a tampa da bagageira estiver aberta e a ignição desligada, a luz apaga-se automaticamente depois de 10 minutos.

ATENÇÃO

• A carga máxima admissível dos respetivos elementos de fixação, das redes, dos ganchos e semelhantes nunca pode ser excedida. Não é garantida a retenção de objetos mais pesados - Existe perigo de ferimentos!
• Não ultrapassar as cargas admissíveis nos eixos e o peso total admissível do veículo - Existe perigo de acidente!
• A carga não ou incorretamente fixada pode escorregar durante uma manobra repentina ou um acidente do veículo - existe perigo de acidente!
• Uma carga solta pode embater sobre um airbag a disparar e ferir os ocupantes - Existe perigo de vida!
• Se transportar objetos na bagageira ampliada, que surge graças ao rebatimento dos encostos do banco, dê especial atenção à segurança dos passageiros transportados no restante banco traseiro .

CUIDADO

• A carga máxima admissível dos respetivos elementos de fixação, das redes, dos ganchos e semelhantes nunca pode ser excedida - estes podem ser danificados.
• Certifique-se de que os filamentos de aquecimento do vidro traseira, os filamentos da antena integrada no vidro traseiro não possam ser danificados através de objetos abrasivos.
• Não colocar nas redes e nos compartimentos de arrumação objetos afiados - existe o perigo de danificar as redes e os compartimentos.
• Colocar cuidadosamente os objetos nos compartimentos de arrumação e não carregar se foram puntiforme - existe o perigo de danificar os compartimentos.

Elementos de fixação

Fig. 128 Elementos de fixação: Variante 1 / Variante 2

Os elementos de fixação encontram-se nos dois lados da bagageira.

Visão geral dos elementos de fixação " Fig. 128

1. Olhais de fixação para a fixação de cargas e redes de fixação
2. Barra de fixação com gancho integrado apenas para fixação de redes de fixação
3. Ganchos apenas para fixação de redes de fixação
4. Olhais de fixação para fixar a carga
5. Olhais de fixação apenas para fixação de redes de fixação

A carga máxima estática admissível dos olhais de fixação individuais A e D é de 350 kg.

O olhai de fixação E encontra-se por trás do encosto do banco traseiro rebatível (não se aplica aos bancos VarioFlex).

Redes de fixação

Fig. 129 Exemplos de fixação para redes: Variante 1 / Variante 2

Fig. 130 Exemplos de fixação para redes: Variante 3

Exemplos de fixação para redes " Fig. 129 e " Fig. 130

1. Bolsa transversal
2. Rede do piso da bagageira
3. Bolsa longitudinal

A carga máxima admissível das respetivas redes de fixação é de 1,5 kg.

CUIDADO Nos veículos equipados com o piso de carga variável, apenas a bolsa transversal A " Fig. 130 pode ser fixada atrás dos bancos (a rede pode ser fixada na zona inferior nos olhais dianteiros D " Fig. 128).

Barra de fixação com ganchos deslocáveis

Fig. 131 Mover os ganchos sobre a barra de fixação

Fig. 132 Retirar/colocar os ganchos

A barra de fixação com ganchos deslocáveis para suspender pequenas peças de bagabem (p. Ex. sacos e semelhantes) encontra-se num ou nos dois lados da bagageira, dependendo do equipamento.

A carga máxima admissível dos respetivos cabides é de 5 kg.

Deslocar gancho

• Vire o gancho no sentido da seta 1 para cima e desloque-o para a posição desejada no sentido da seta 2 " Fig. 131.
• Vire o gancho até ao encosto para baixo no sentido da seta 3 .

Remover os ganchos

• Vire o gancho no sentido da seta 4 para a posição vertical " Fig. 132.
• Pressione e retire o gancho no sentido da seta 5 .

Colocar os ganchos

• Coloque o gancho no sentido oblíquo na barra de fixação e alinhe-o no sentido da seta 6 de forma direita " Fig. 132.
• Pressione o gancho no sentido da seta 7 e rebata-o para baixo no sentido da seta 8 .

Ganchos

Fig. 133 Colocar os ganchos

O gancho pode ser fixado nos pontos de fixação do sistema . Este está previsto para a fixação de peças de bagagem mais pequenas, p. ex., bolsas, entre outros.

• Pendure o gancho no olhal de fixação no sentido da seta " Fig. 133.

Para retirar, proceda em ordem inversa.

A carga máxima admissível do gancho é de 5 kg.

ATENÇÃO Retire o gancho antes de rebater os encostos dos bancos traseiros para frente - existe perigo de ferimentos.

CUIDADO Retire o gancho antes de rebater os encostos dos bancos traseiros para frente - existe perigo de danificar o gancho e a carga transportada.

Fixar o revestimento do piso

Fig. 134 Fixar o revestimento do piso

O revestimento de piso pode ser fixado em função do equipamento com o gancho na barra no lado esquerdo da bagageira.

• Mova o gancho dianteiro A sobre a barra, tanto quanto possível para a frente e rebata-o para baixo até ao batente " Fig. 134.
• Fixe o gancho B do revestimento de piso antes do gancho rebatido para baixo A .

CUIDADO O revestimento do piso só pode ser fixado na barra em caso que a tampa da bagageira estiver aberta. Antes de fechar a tampa verifique se o revestimento do piso não está fixado na barra - existe perigo de danificar a cobertura da bagageira.

Revestimento do piso de dupla face

Na bagageira pode ser colocado um revestimento de solo de dupla face. Um lado é feito de tecido, o outro lado é lavável (adequado para transportar objetos molhados ou sujos).

Cobertura da bagageira

Fig. 135 Retirar a cobertura da bagageira

Fig. 136 Cobertura da bagageira guardada por trás dos bancos traseiros

Se as fitas de retenção A " Fig. 135 estão penduradas na tampa da bagageira, então ao abrir a tampa a cobertura da bagageira (a seguir denominado apenas cobertura) é levantada juntamente.

A cobertura pode ser removida do veículo e arrumada, eventualmente, por trás dos encostos dos bancos traseiros antes do suporte D " Fig. 136.

Retirar

• Desencaixe nos dois lados da tampa da bagageira as fitas de retenção A no sentido da seta 1 " Fig. 135.
• Segure a cobertura levantada e pressione nos dois lados na parte inferior da cobertura na zona dos suportes C .
• Retire a cobertura no sentido da seta 2 .

Montagem

• Coloque os suportes B na cobertura sobre os suportes C no revestimento lateral " Fig. 135.
• Pressione nos dois lados na parte superior da cobertura na zona dos suportes C . Os encaixes B devem encaixar nos suportes C nos dois lados da bagageira.
• Encaixe nos dois lados da tampa da bagageira as fitas de retenção A .

ATENÇÃO

• Durante a viagem, a cobertura tem de estar livre de objetos - numa travagem repentina ou numa impacto do veículo existe o perigo de ferimentos!
• O cobertura da bagageira arrumada atrás dos bancos traseiros restringe o ponto de vista do condutor para trás.

CUIDADO

• As seguintes indicações devem ser respeitadas para evitar emperramentos e danos subsequentes do cobertura ou do revestimento lateral.
• A cobertura deve ser colocada corretamente e a carga não pode exceder a altura da cobertura.
• Em posição levantada, a cobertura não pode estar enviesada na vedação da tampa da bagageira.
• Não deve existir nenhum objeto no espaço entre a cobertura em posição levantada e o encosto do banco.

Cobertura enrolável

Fig. 137 Fixar a cobertura enrolával na tampa da bagageira

Fig. 138 Retirar a cobertura enrolável

A cobertura enrolável (a seguir denominado apenas tampa) pode ser fixada na tampa da bagageira.

Se os pinos de travamento A " Fig. 137 da cobertura estão fixados na tampa da bagageira, então ao abrir a tampa da bagageira também sai a cobertura.

Fixar/soltar

• Para fixar, puxe a cobertura na direção das setas 1 para fora e fixe os pinos de travamento A no sentido da seta 2 nos encaixes B .
• Para soltar, desengate os pinos de travamento A dos encaixes B no sentido contrário ao da seta 2 .
• Segure a cobertura de modo a que esta possa enrolar-se lentamente e sem se danificar no sentido contrário ao da seta 1 .

Retirar/aplicar

A cobertura enrolada pode ser retirada.

• Pressione no lado da barra transversal no sentido da seta 3 e retire a cobertura no sentido da seta 4 " Fig. 138.

A aplicação do cinzeiro faz-se pela ordem inversa.

ATENÇÃO Durante a viagem, a cobertura tem de estar livre de objetos - numa travagem repentina ou numa impacto do veículo existe o perigo de ferimentos! CUIDADO Não arrume objetos afiados diretamente por baixo da cobertura - existe o perigo de danificar a cobertura.

Rede divisória

Fig. 139 Rede divisória atrás dos bancos traseiros

A rede divisória pode ser montada atrás dos bancos dianteiros ou dos bancos traseiros.

Montar/desmontar a rede divisória atrás dos bancos traseiros

• Para montar, colocar a barra transversal na entrada A primeiro num lado e depois pressionar para a frente. Do mesmo modo fixe a barra transversal do outro lado do veículo no encaixe A " Fig. 139.
• Engatar os mosquetões B nas extremidades da fita nos olhais de fixação C .
• Nos veículos com o piso de carga variável, encaixe os mosquetões nos olhais de fixação dianteiros D " Fig. 128.
• Estique os cintos nas extremidades livres D " Fig. 139.

A desmontagem é efetuada pela ordem inversa.

Montar/desmontar a rede divisória atrás dos bancos dianteiros

O processo é efetuado em analogia com o atrás dos bancos traseiros.

Os olhais de fixação para engatar os mosquetões encontram-se por baixo dos pilares centrais da carroçaria.

ATENÇÃO Dependendo do equipamento, nos cintos da rede divisória pode encontrar-se uma "alça de segurança". Nunca tente soltar a "alça". Em caso de acidente, a rede divisória pode soltar-se e ferir assim os ocupantes.

Aviso A abertura E na rede divisória serve para passar o cinto de segurança.

Compartimentos de arrumação na bagageira

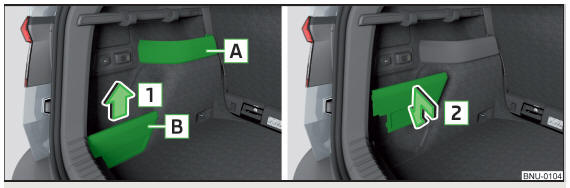

Fig. 140 Compartimentos de arrumação, retirar cobertura / colocar a cobertura

O compartimento de arrumação instalado de forma fixa A " Fig. 140 pode encontrar- se do lado esquerdo ou direito da bagageira e está previsto para arrumar objetos pequenos com um peso total de 1,5 kg.

O compartimento de arrumação com cobertura amovível B encontra-se nos dois lados da bagageira e está previsto para guardar objetos pequenos com um peso total de até 2,5 kg.

A cobertura pode ser retirada no sentido da seta 1 e colocada no sentido da seta 2 .

Elementos de carga

Fig. 141 Retirar os elementos Cargo / exemplo de fixação da carga

Os elementos Cargo podem ser arrumados por baixo do piso da bagageira, dependendo do equipamento.

Os elementos Cargo estão previstos para a fixação e proteção de cargas com um peso total de até 8 kg.

• Para chegar ao elementos Cargo, vire primeiro a parte esquerda do revestimento de piso para baixo " Fig. 142.
• Antes de utilizar, retire os elementos Cargo no sentido da seta " Fig. 141 - A.
• Fixe a carga com os elementos Cargo o mais próximo possível dos bancos traseiros " Fig. 141 - B.
• Depois da utilização, arrumar os elementos Cargo no local habitual.

Compartimentos de arrumação por baixo do revestimento do piso

Fig. 142 Variante 1: Virar o revestimento do piso para baixo / compartimento de arrumação por baixo do revestimento do piso

Fig. 143 Variante 2: Levantar o revestimento do piso / compartimentos de arrumação por baixo do revestimento do piso

Por baixo do revestimento de piso da bagageira encontram-se os compartimentos de arrumação para arrumar objetos com um peso total de 15 kg " Fig. 142 ou " Fig. 143.

Utilização dos compartimento de arrumação - Variante 1

• Para chegar ao compartimento de arrumação, vire a parte esquerda do revestimento de piso no sentido da seta " Fig. 142.
• Arrume a carga no compartimento de arrumação A .
• Feche o revestimento de piso no sentido oposto ao da seta.

Utilização dos compartimento de arrumação - Variante 2

• Levante o revestimento do piso da bagageira no sentido da seta e engate o gancho na barra no lado esquerdo da bagageira " Fig. 143.
• Arrume a carga nos compartimentos de arrumação A .
• Desengate o gancho e feche o revestimento do piso no sentido contrário ao da seta.

Conforme o equipamento do veículo, na zona B pode encontrar-se um compartimento de arrumação.

Lâmpada removível

Fig. 144 Lâmpada removível

Fig. 145 Retirar lâmpada / Colocar lâmpada

A lâmpada está localizada no lado esquerdo da bagageira e é utilizada para a iluminação da bagageira ou como uma lâmpada portátil.

A lâmpada está equipada com ímanes. Assim, esta pode ser fixada, p.ex., na carroçaria do veículo.

Descrição da lâmpada " Fig. 144

1. Botão para ligar/desligar a lâmpada retirada
2. Parte que acende quando a lâmpada se encontrar no suporte
3. Parte que acende quando a lâmpada se encontrar fora do suporte

Se a lâmpada se encontrar no suporte, então esta acende quando a tampa da bagageira estiver aberta.

• Para retirar, segure a lâmpada na zona D e retire-a, rodando-a no sentido da seta 1 " Fig. 145.
• Para ligar a lâmpada retirada, pressione o botão A " Fig. 144. Ao premir novamente, a lâmpada é desligada.
• Para colocar, coloque primeiro a lâmpada com a parte traseira E no suporte " Fig. 145 e pressione, depois, a lâmpada no sentido da seta 2 , até que esta encaixe de forma audível.

Caso não desligue a lâmpada e a insira corretamente no suporte, as lâmpadas LED na parte dianteira C " Fig. 144 da iluminação são desligados automaticamente.

Caso não insira a lâmpada corretamente no suporte, esta não se acende ao abrir a tampa da bagageira e as baterias não são recarregadas.

Carregar a lâmpada

A lâmpada é alimentada por três baterias NiMH recarregáveis do tipo AAA (tensão 1,2 V). As baterias são carregadas continuamente com o motor a trabalhar (o carregamento total das baterias demora cerca de 3 horas).

CUIDADO A lâmpada não é resistente à água, por isso esta deve ser protegida contra a humidade - caso contrário, existe perigo de danificação.
